住宅空調 施工例

拡大表示 写真をクリックすると拡大表示します。

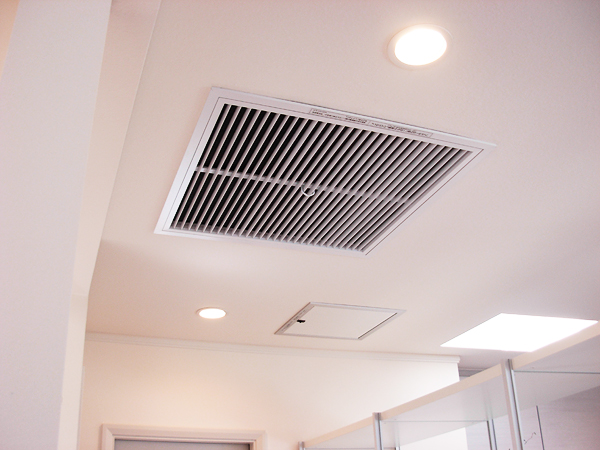

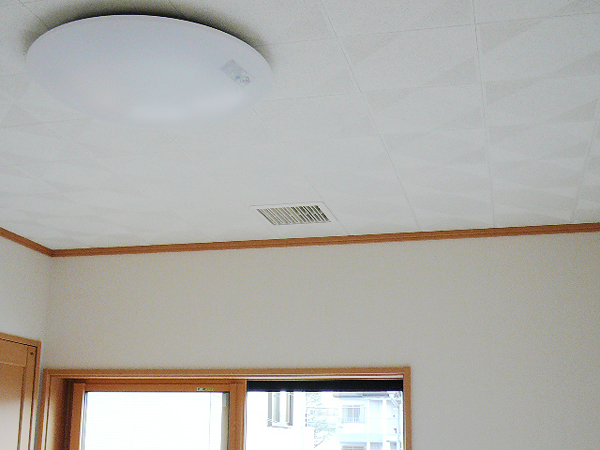

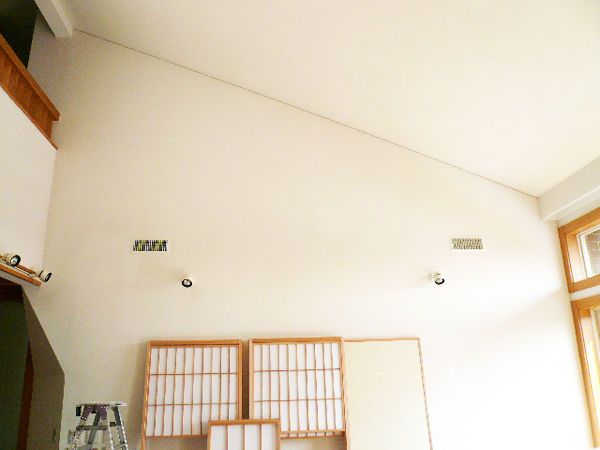

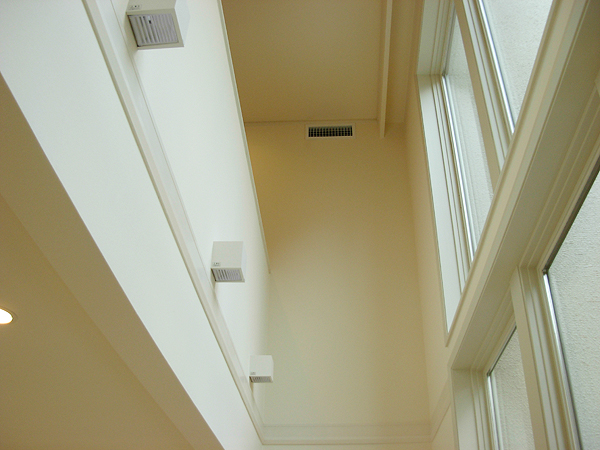

吹出口例

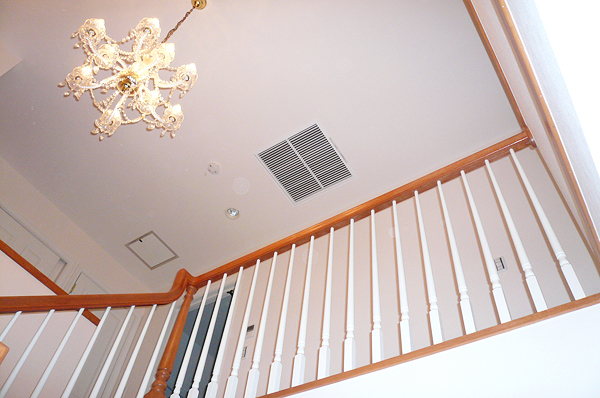

リターン例

吹出口例

リターン例

吹出口例

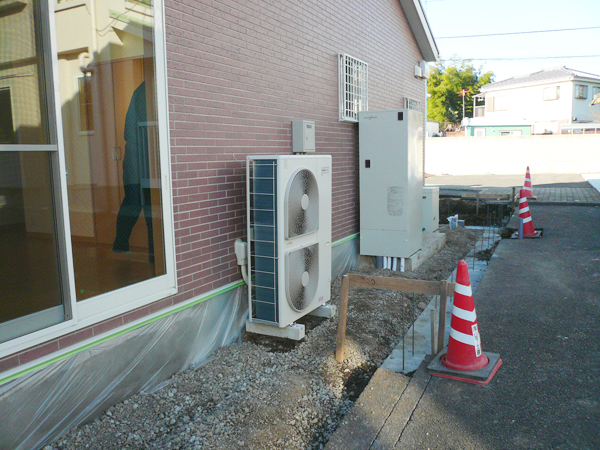

室外機設置例

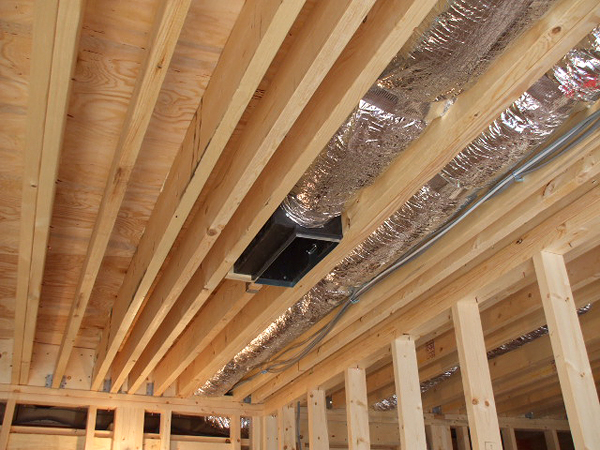

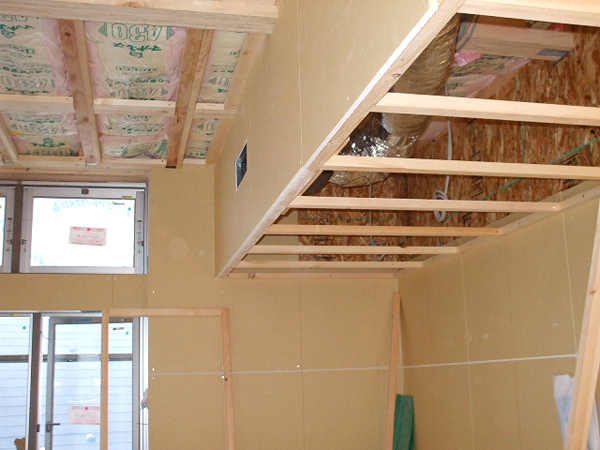

ダクト施工例

ダクト施工例

吹き出し口は、天井・壁面どこでも取付可能です。
冷暖房機能と室内デザインを検討して最適設計致します。

▲ページトップへ

オフィス 施工例

拡大表示 写真をクリックすると拡大表示します。

BEFORE AFTER

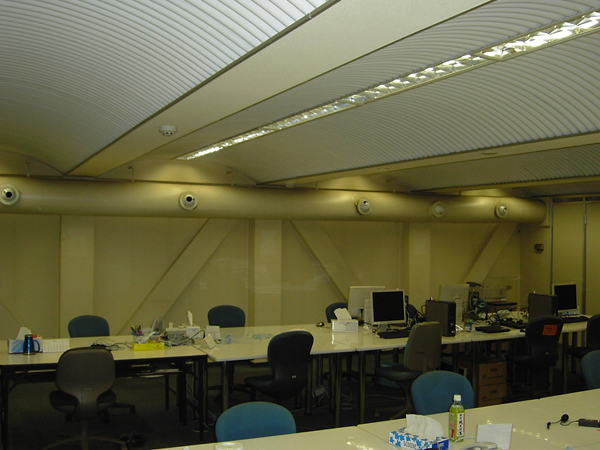

既存ダクト吹出口

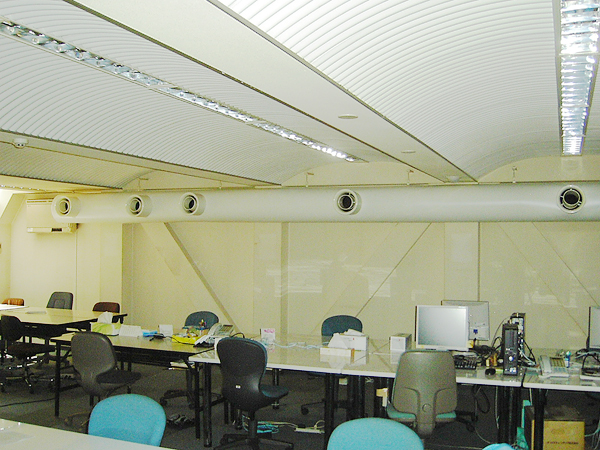

更新後ダクト吹き出し口

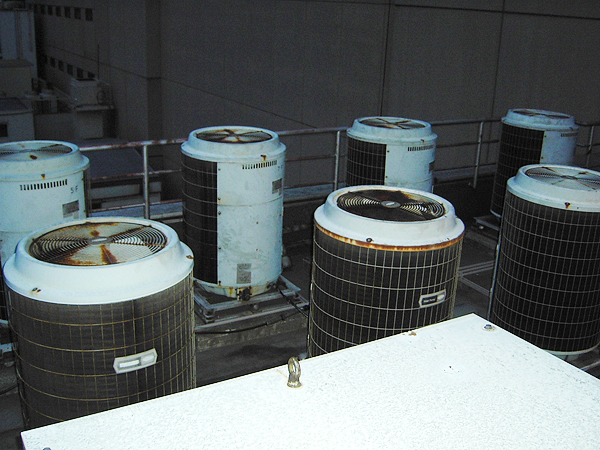

既存室外機

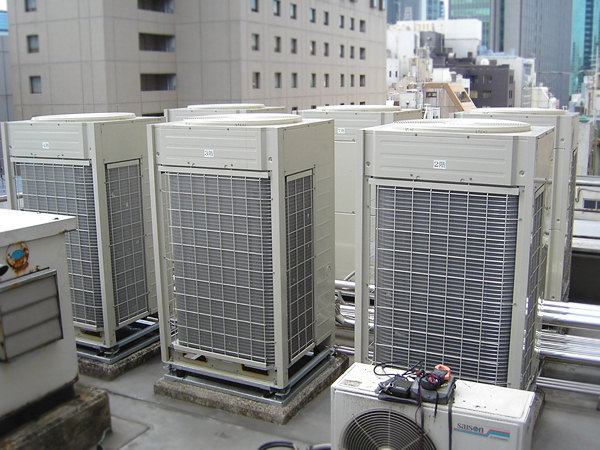

更新後室外機

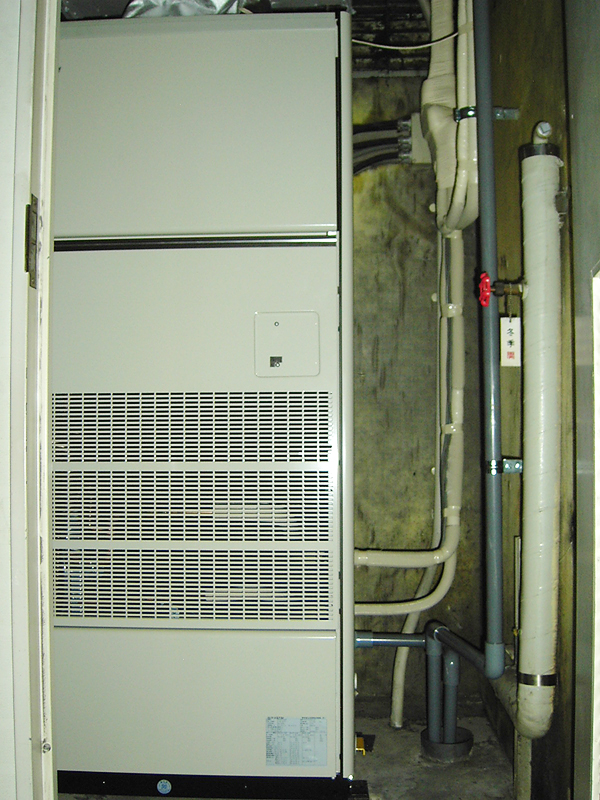

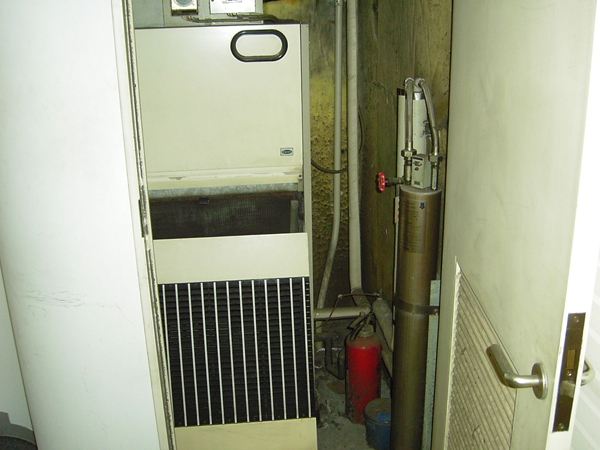

既存室内機2

更新後室内機2

オフィスの空調の更新工事では、配管・ダクト等、既存流用可能な部分は 全て流用することで、省コスト+短納期で施工することが可能です。 また、室内レイアウト変更に伴い空調方式自体を大幅に変更する必要がある時などは 内装工事も併せて承ることも可能です。

工場 施工例

拡大表示 写真をクリックすると拡大表示します。

天井スケルトン時空調工事過程

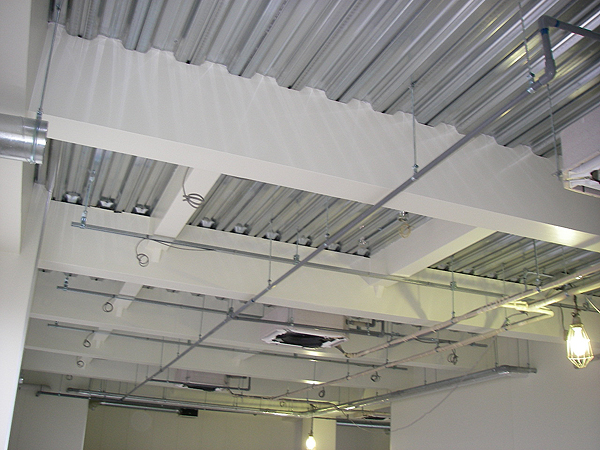

天井スケルトン時空調仕上がり

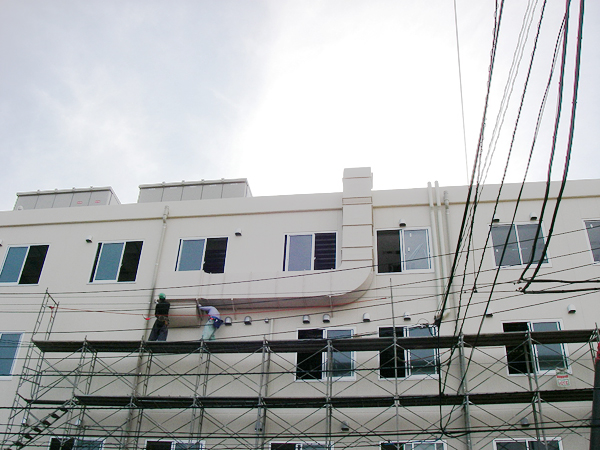

室外配管工事過程

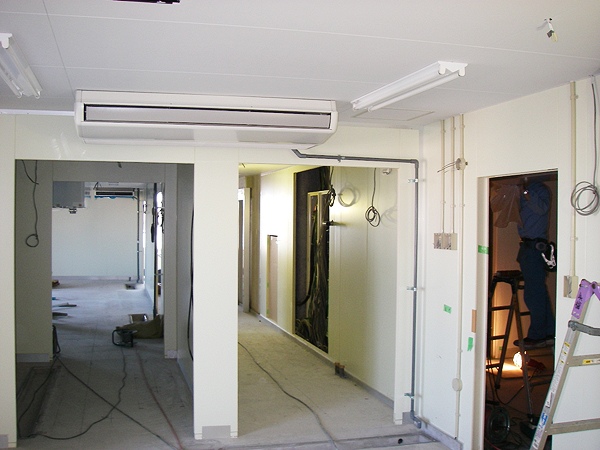

室内機工事過程

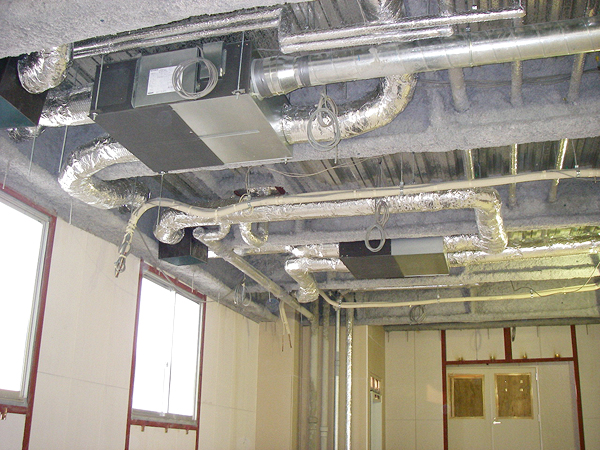

ダクト工事

換気工事

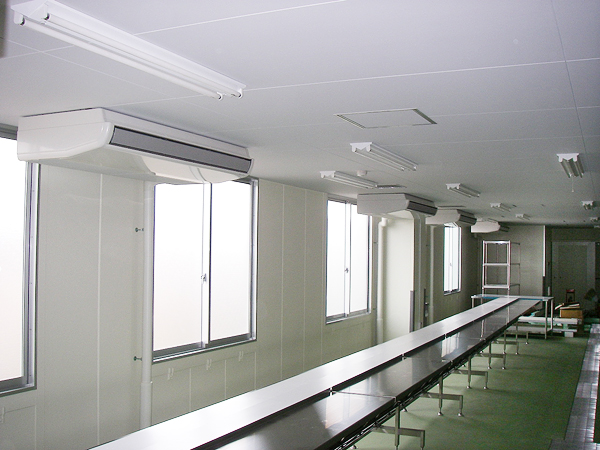

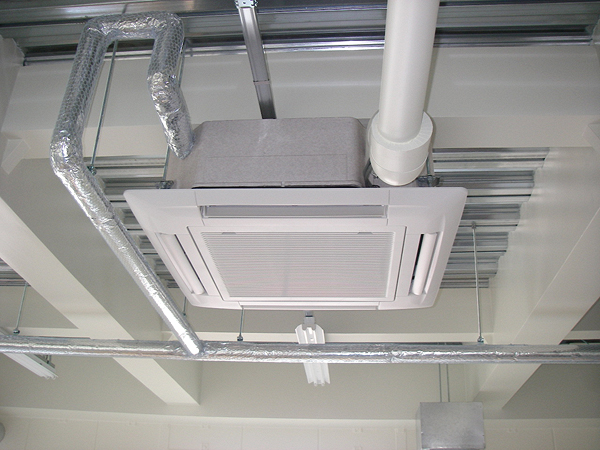

空調工事仕上がり

空調工事仕上がり

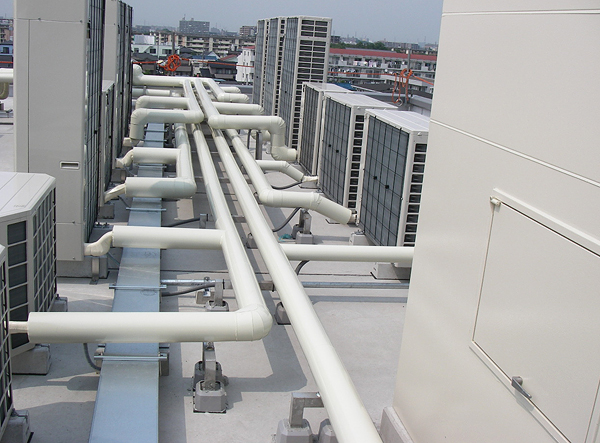

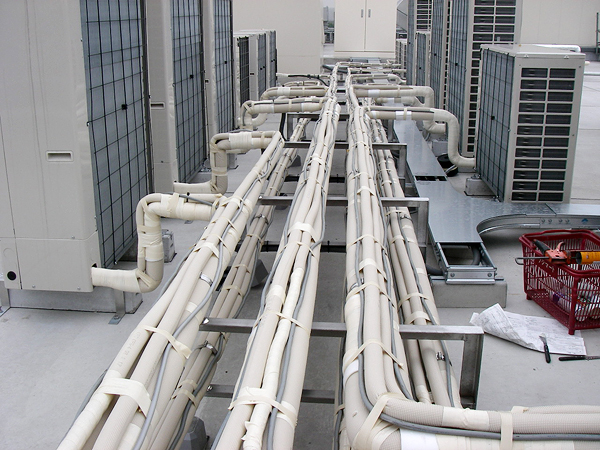

室外配管仕上がり

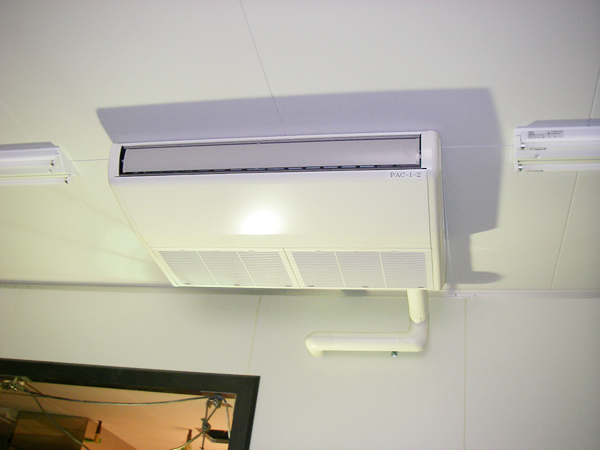

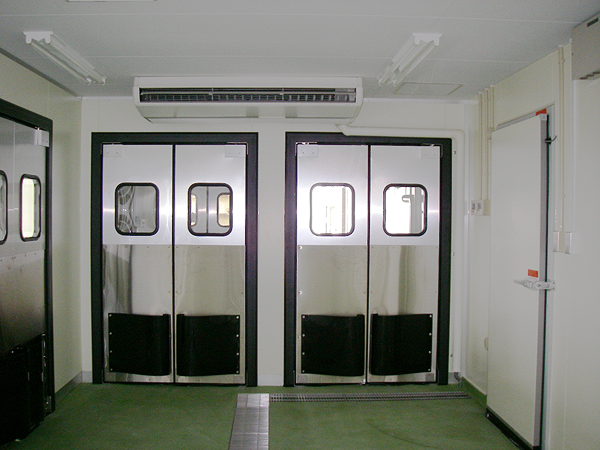

室内機工事仕上がり

工場の空調機は、用途が多岐にわたっています。
冷凍・冷蔵機、中低温エアコン、スポットエアコン、給排気ダクトまで、 各種用途にあわせて設計・施工致します。

▲ページトップへ

学校 施工例

拡大表示 写真をクリックすると拡大表示します。

BEFORE AFTER

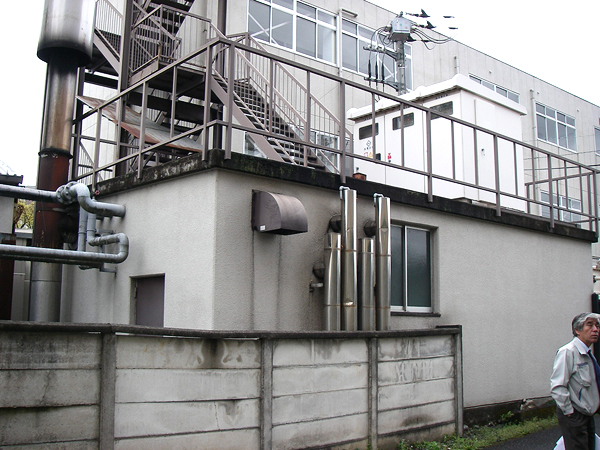

改修前機械室

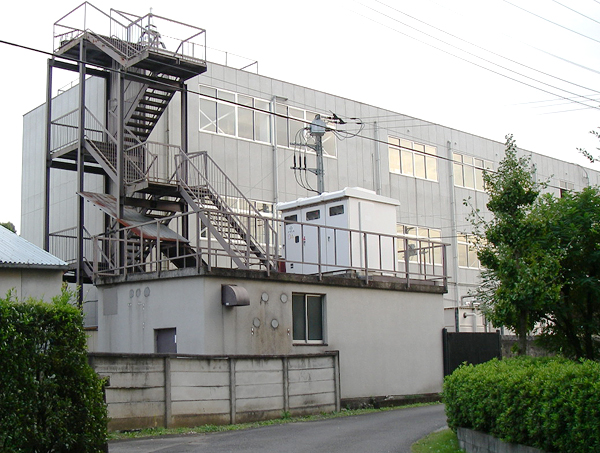

改修後機械室

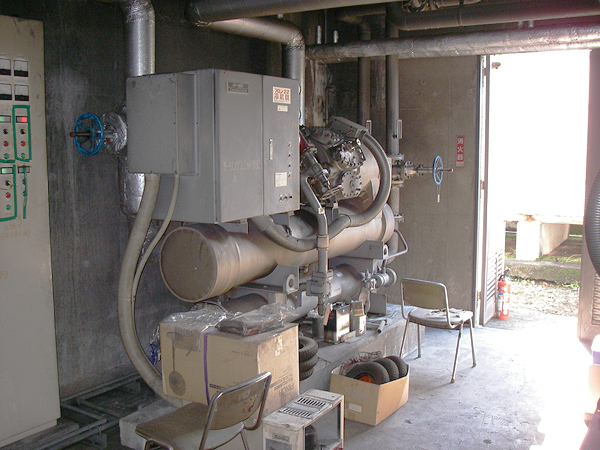

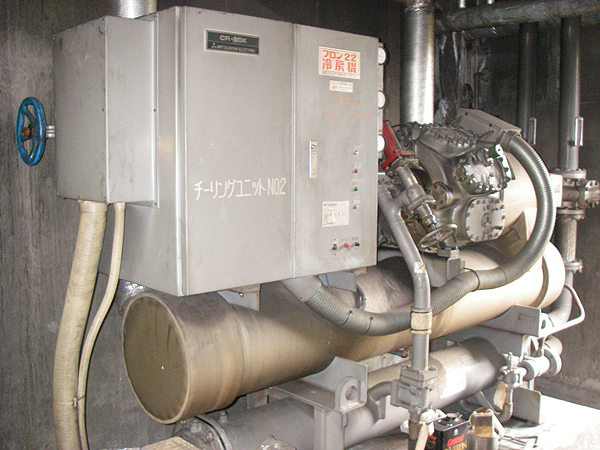

改修前機械室内

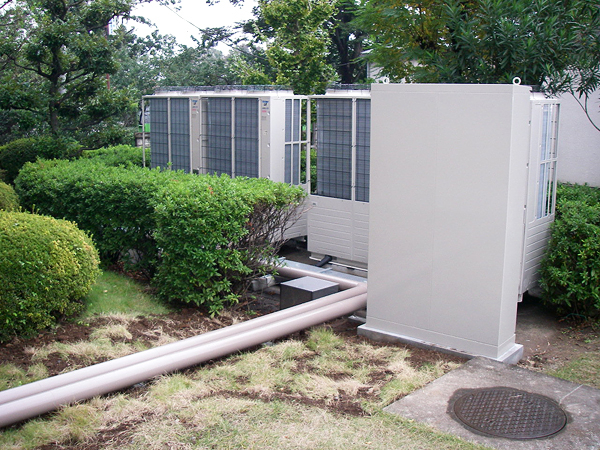

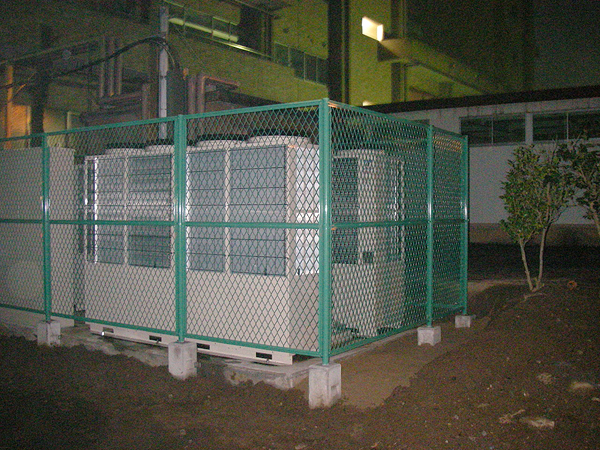

改修後EHP室外機

改修前機会室内

改修後EHP室外機

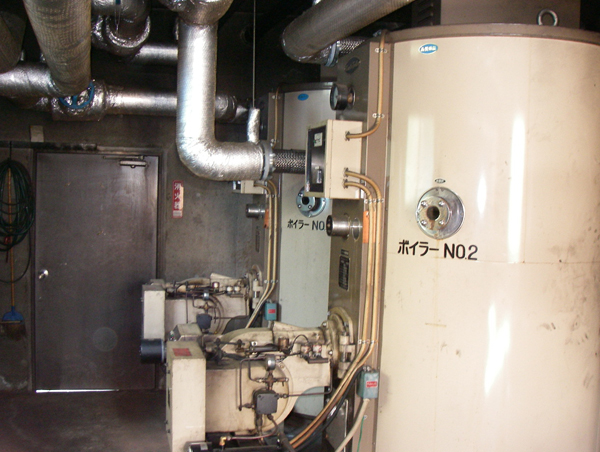

改修前機械室内

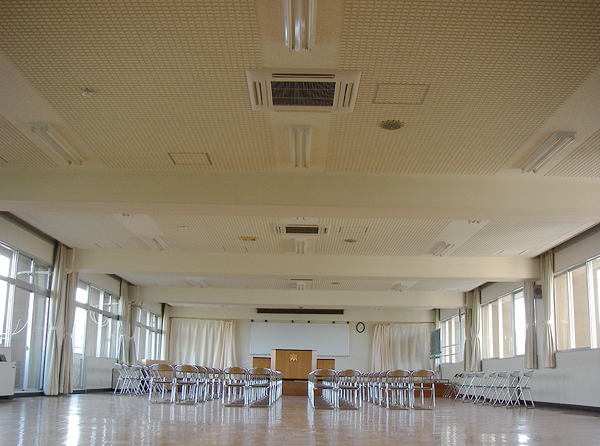

改修後室内

既設水冷チラー・ボイラーなどから、空冷ヒートポンプに更新する工事も可能です。 既設機器を撤去することで、機械室を他の用途で使用することができ、 また、火気・危険物取扱いの届出等が不要になります。

よくあるご質問 Q&A
設置コストはどの程度ですか?
延べ床面積40坪で約140万円からとなっております。材料、施工、管理、取り扱い説明すべて含んだ値段です。1棟1棟間取りが違うため、多少の誤差はあります。約40坪以上の住宅であればルームエアコン、換気、床暖房を含んだ値段と変わらない費用となります。施工費用においては、当社自信が施工部隊をもっているため、他社に比べ自信を持ってお安くすること可能です。

▲ページトップへ

運転コストはいくらぐらいですか?
約40坪の木造住宅で、機密性、断熱性で違いはありますが、約6千円~9千円で月平均となります。現在まで100棟のお施主様に施工をしておりますが、運転コストでクレームになった現場はありません。

▲ページトップへ

メンテナンスは、大変ですか?
廊下の上に設置してる集中排気を1ヶ月に1回掃除機で吸っていただきます。
また、熱交換器にあるフィルタを3ヶ月に1回掃除機で吸い取って頂きます。
フィルタは破れるまで使用でき、約3年~5年は持ちます。また、弊社にて、メンテナンス契約を結んでいただき、管理させていただくこともできます。

▲ページトップへ

機械の耐用年数はどのくらいになりますか?
システムとしては、20年~30年は十分使用可能ですが、部品交換が必要です。
詳細として、室外機のコンプレッサーと室内機のモーターが約10年~13年で寿命となるため、その部品を交換して頂くことになります。ルームエアコンと比べるとより長く使用することができます。

▲ページトップへ

空気清浄機を取付けることはできますか?
室内機に組み合わせて施工することはできます。ただし、オプションとなります。

▲ページトップへ

どんな工法でも全館空調の設置はできるのでしょうか?
木造住宅、例えば在来工法、2×4工法、に設置できます。また、最近では、RC(鉄筋コンクリート)住宅や、軽量鉄骨住宅にも設置をしてます。
ただし、機械を設置するスペースが、小屋裏等に必要となります。

▲ページトップへ

全館空調で使用する、室内機、熱交換、室外機の大きさはどれくらい?
小屋裏に1800㎜×1300㎜の室内機と1000㎜×1000㎜の熱交換器が吊った形で取り付けます。また、外にある室外機は、馬力にもよりますが、1170㎜×900㎜×320㎜となります。室外機は、建坪70坪までは、6馬力1台で全ての部屋がまかなえます。
